时间同步和采集

在多模块的采集系统中，一个最基本的要求是所有模块同步采集。其要求所有模块共用一个时钟源，然后同时开始和结束数据采集。

时钟源设置

CAEN 的时钟可通过前面板的 A319 线缆串连，也可通过机箱背板来共享时钟（开发中）。

下图为典型的时钟同步配置图，通过 A319 ，前一个的 CLK OUT 连接到后一个的 CLK IN。

链接时钟同步线缆之后，还需要依次对每个模块设置时钟源：

对于主模块，需要设置 ClockSource 为 Internal，设置 EnClockOutFP 为 True, 如下图所示：

对于所有的从模块，需要 ClockSource 为 FPClkIn，设置 EnClockOutFP 为 True, 如下图所示：

以上设置为将主模块的内部时钟通过前面板输出，从模块依次接收前一个模块通过前面板传输来的时钟信号。

同步采集

对于一个同步的系统，通常主模块设置为用来控制获取的开始、结束，其它从模块也需要进行相应的一些设置。通过前面板来控制获取的开始和结束，常用有以下三种方式：SYNC-CLKIN、SIN-GPIO、SIN-TRGOUT。其中 SYNC-CLKIN 是最广泛被使用的，因其包含在前面板的时钟同步线内，而另外两种则需要占用前面板上的 SIN/GPIO/TRGOUT LEMO 端口，常用于与其它获取系统的同步采集。

SYNC-CLKIN

主模块需要将 StartSource 设置为 SWcmd，将 SyncOutMode 设置为 Run。所有从模块将 StartSource 设置为 EncodedClkIn，将 SyncOutMode 设置为 SyncIn。

SIN-GPIO

主模块需要将 StartSource 设置为 SWcmd，将 GPIOMode 设置为 Run。所有从模块将 StartSource 设置为 SINlevel，将 GPIOMode 设置为 SIN。

SIN-TRGOUT

将主模块的 TRGOUT 连接到第一个从模块的 SIN，依次类推。

主模块需要将 StartSource 设置为 SWcmd，将 TrgOutMode 设置为 Run。所有从模块将 StartSource 设置为 SINlevel，将 TrgOutMode 设置为 Run。

系统外部时钟

x27xx 模块的默认时钟频率是 62.5 MHz。当 DAQ 与其它获取系统要同步时，输入外部系统的时钟不是 62.5 MHz 时，需要进行 PLL 的配置。CAEN 提供部分时钟频率的配置文件，如果所使用时钟频率 CAEN 网页上没有提供，联系CAEN 获取相应文件。

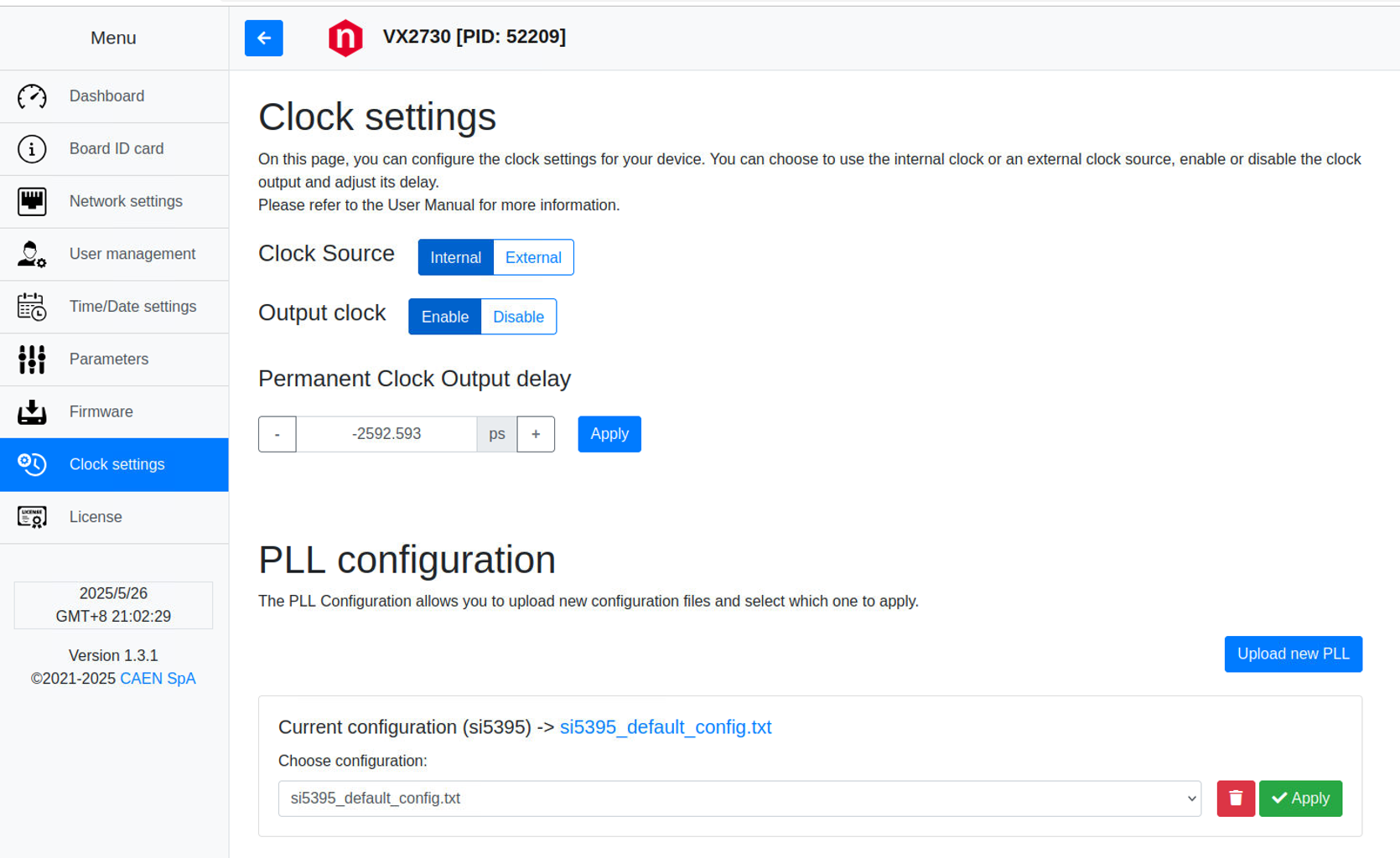

如下图，点击 “Upload new PLL”, 上传所需要的 PLL 相关文件。

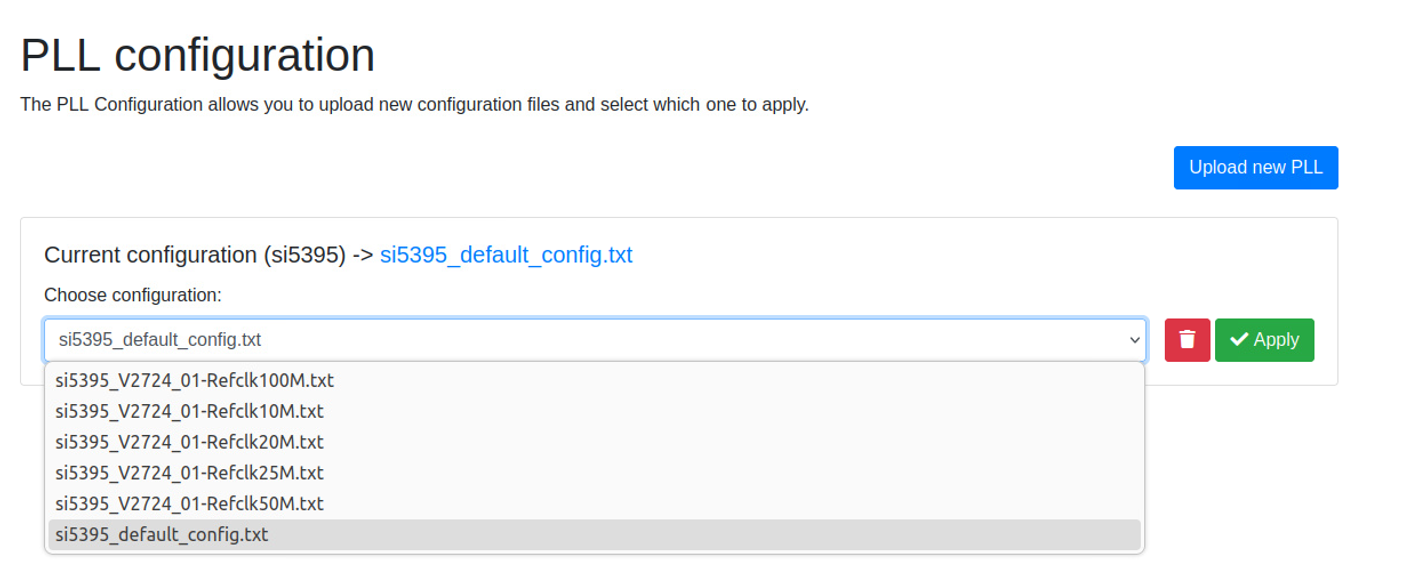

如下图，选择所需要的配置文件，点击 “apply” 按钮，然后时钟选项需要选择外部输入。之后重启模块使 PLL 生效。
